Lupapisteen Tietomallinäkymässä on 3D-katselin, jossa ladattua mallia voidaan tarkastella.
Mallissa liikutaan 3D-näkymistä tutuilla metodeilla: normaalilla kolmen painikkeen hiirellä vasen painike pyörittää mallia, vasen ja oikea yhdessä liikuttavat mallia ja keskimmäisellä painikkeella/rullalla voi zoomata sisään ja ulos.
Katselimen toimintovalikossa olevat toiminnot ovat:
- Palautus alkunäkymään
- Projektion vaihto
- Tietorakenteen esitys (Näytä valikko)
- Etäisyyden mittaus
- Kohteen valinta
[Kuva: Toimintovalikko]

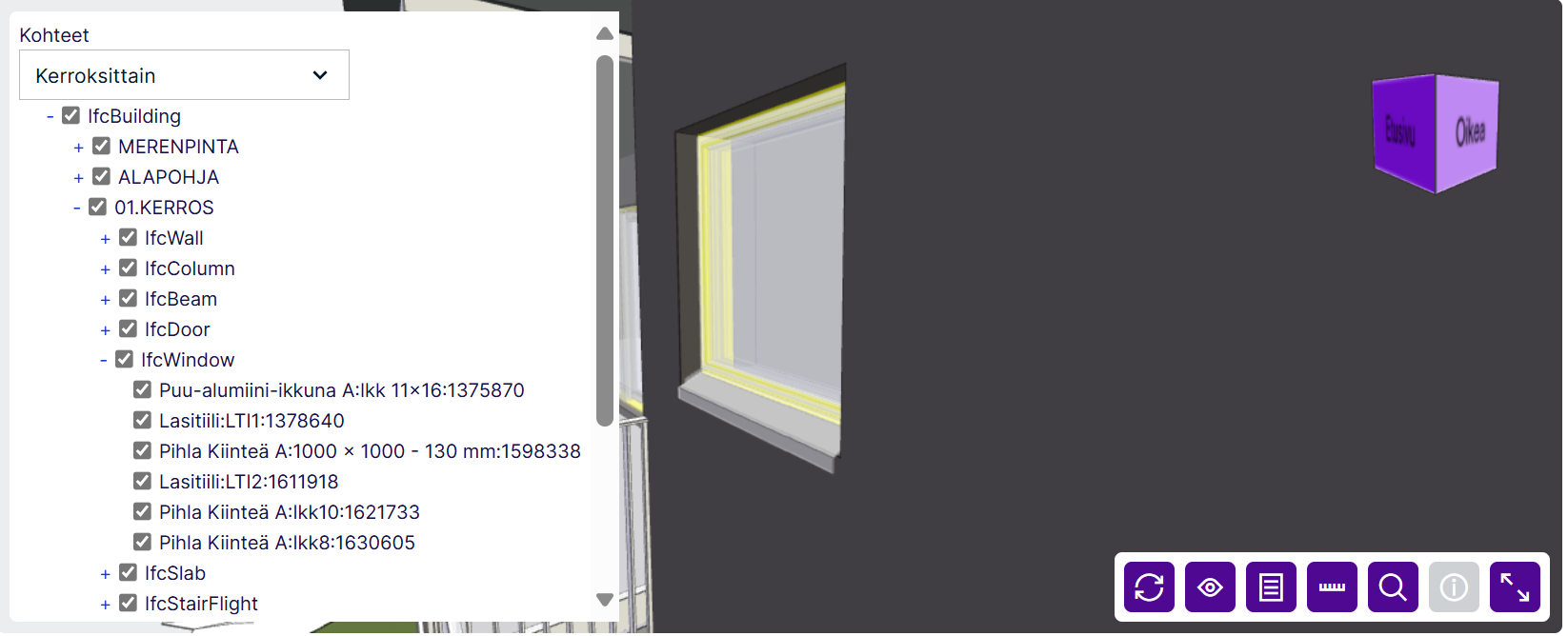

Tietorakenteen esitys-toiminto avaa 3D-näkymään rakennuksen tietomallin puurakenteisena. Puurakenne voidaan valita esitettäväksi kerroksittain tai elementtityypeittäin jaotellusti. Oikea hiiren klikkaus elementin päällä antaa toimintovalikon, jossa käyttäjä voi valita siirtyvänsä kohteeseen tai piilottavansa kohteen näkymästä. Piilottaminen ja esittäminen voidaan tehdä myös millä tahansa rakenteen tasolla valitsemalla elementin nimen vasemmalla puolella oleva valintaruutu.
[Kuva: Rakennuksen tietomallin esittäminen rakenteena]
