Rakentamislain mukaisesti rakentamislupahakemuksessa voidaan toimittaa1.1.2026 lähtien rakennuksen tietomallimuotoinen (BIM) suunnitelma. Luvan myöntämisen jälkeen myös erityissuunnitelmat (rakenne- ja talotekniikkamallit) sekä toteumamalli voidaan toimittaa tietomallimuodossa. Ns. tietomalliasetuksessa tietomallimuotoisen suunnitelman tiedostomuodoksi on määritetty IFC 4x3.
Tietomallit tallennetaan Lupapisteen rakennuslupahakemuksen työtilassa olevalle Tietomallit-välilehdelle. Mallien latauksen yhteydessä tehdään tietosisällön tarkastus sekä kunnasta riippuen myös säädöstenmukaisuuden tarkastuksia. Ladatun tietomallia saa tarkasteltua 3D-näkymässä, ja mallista voidaan lukea rakennus- ja huoneistotietoa hakemukselle automaattisesti.
Tietomallit-välilehden käyttö
Tietomallit-välilehdellä mallit tallennetaan rakentamistoimeenpiteen alle. Tämä tarkoittaa sitä, että kunkin rakennuksen mallit tallennetaan siihen kohdistuvan toimenpiteen alle, mikäli hakemuksella on useampia kuin yksi rakennus. Yhdelle rakennukselle voidaan lisätä useampia tietomallitiedostoja, esimerkiksi jokaiselle suunnittelualalle omansa ja rakennuspaikan malli erillisenä. Mikäli hakemuksen mukana toimitetaan rakentamispaikan malli, sitä ei tarvitse toimittaa jokaiselle toimenpiteelle erikseen, vaan sen voi toimittaa vain yhden toimenpiteen alla.

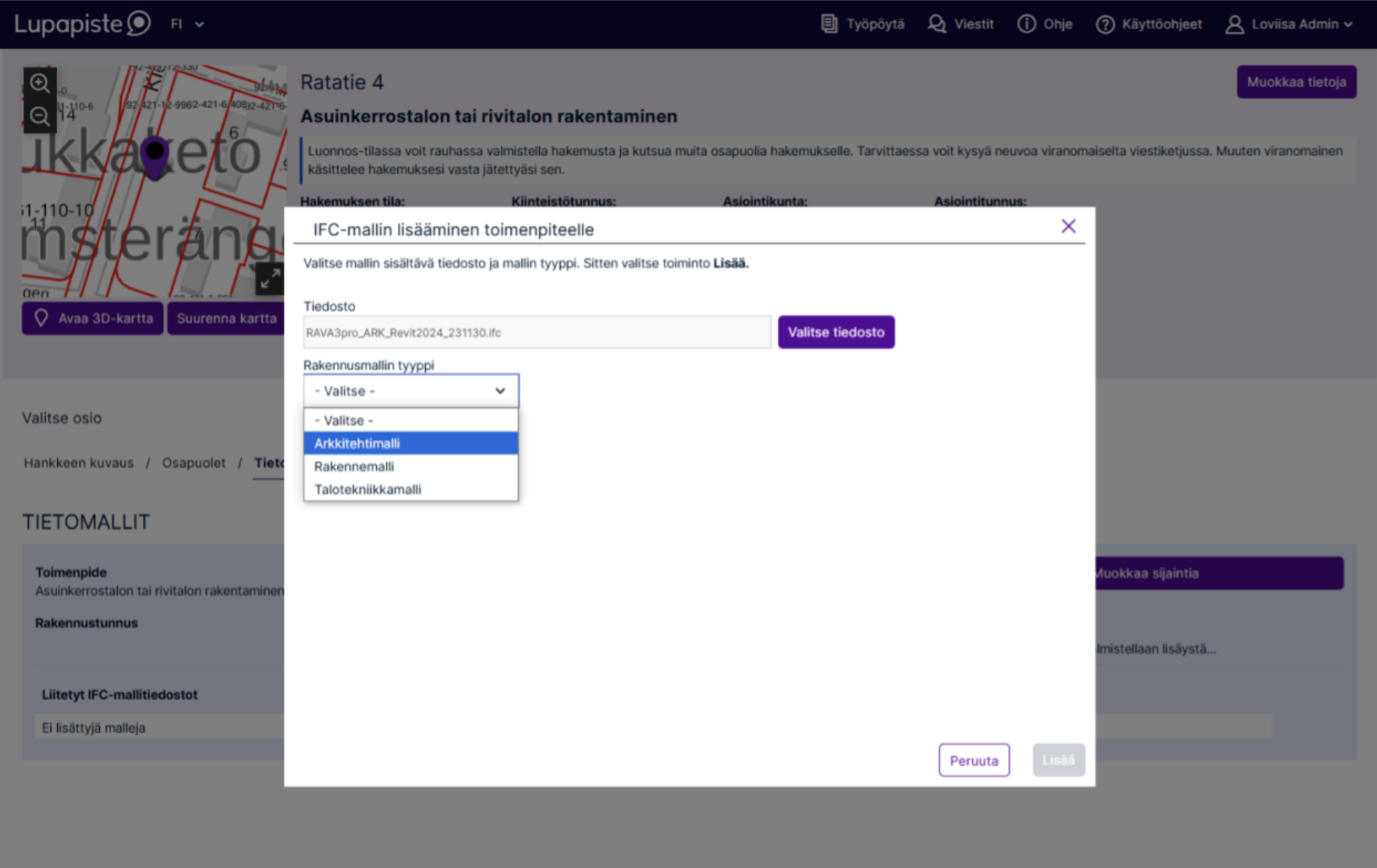

Tietomallitiedosto tuotetaan suunnitteluohjelmistolla IFC-muotoon. Mallin lisääminen Lupapisteen Tietomallit-välilehdellä aloitetaan LISÄÄ MALLI (+)-toiminnolla. Luvan myöntämisen jälkeen tietomallit lisätään joko Rakentamisen aikaiset mallit tai Toteumamallit-otsikon alle. Valitse ladattava tiedosto sekä määritä mallin tyyppi. Kun malli on latautunut, Lupapiste käynnistää automaattisesti taustalla mallin tietosisällön tarkastamisen sekä mallin 3D-geometrioiden muuntamisen web-selaimessa esitettävään muotoon.

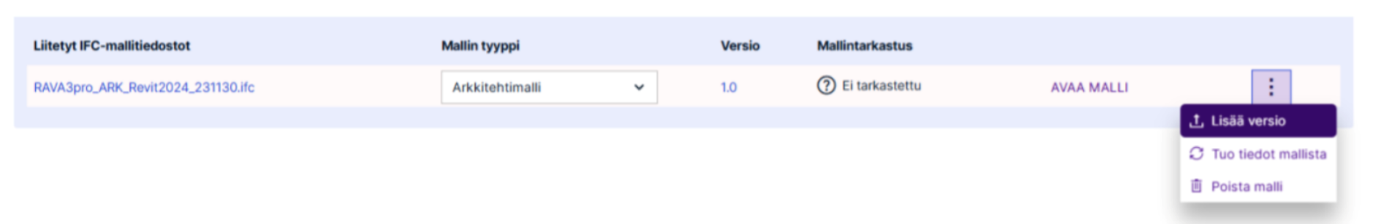

Samaan tapaan kuin liitetiedostoille, myös tietomallitiedostoille voi ladata uuden version. Voit myös poistaa tiedoston tai sen version. Uuden version tuonti tapahtuu rivin lopussa olevasta toimintovalikosta.

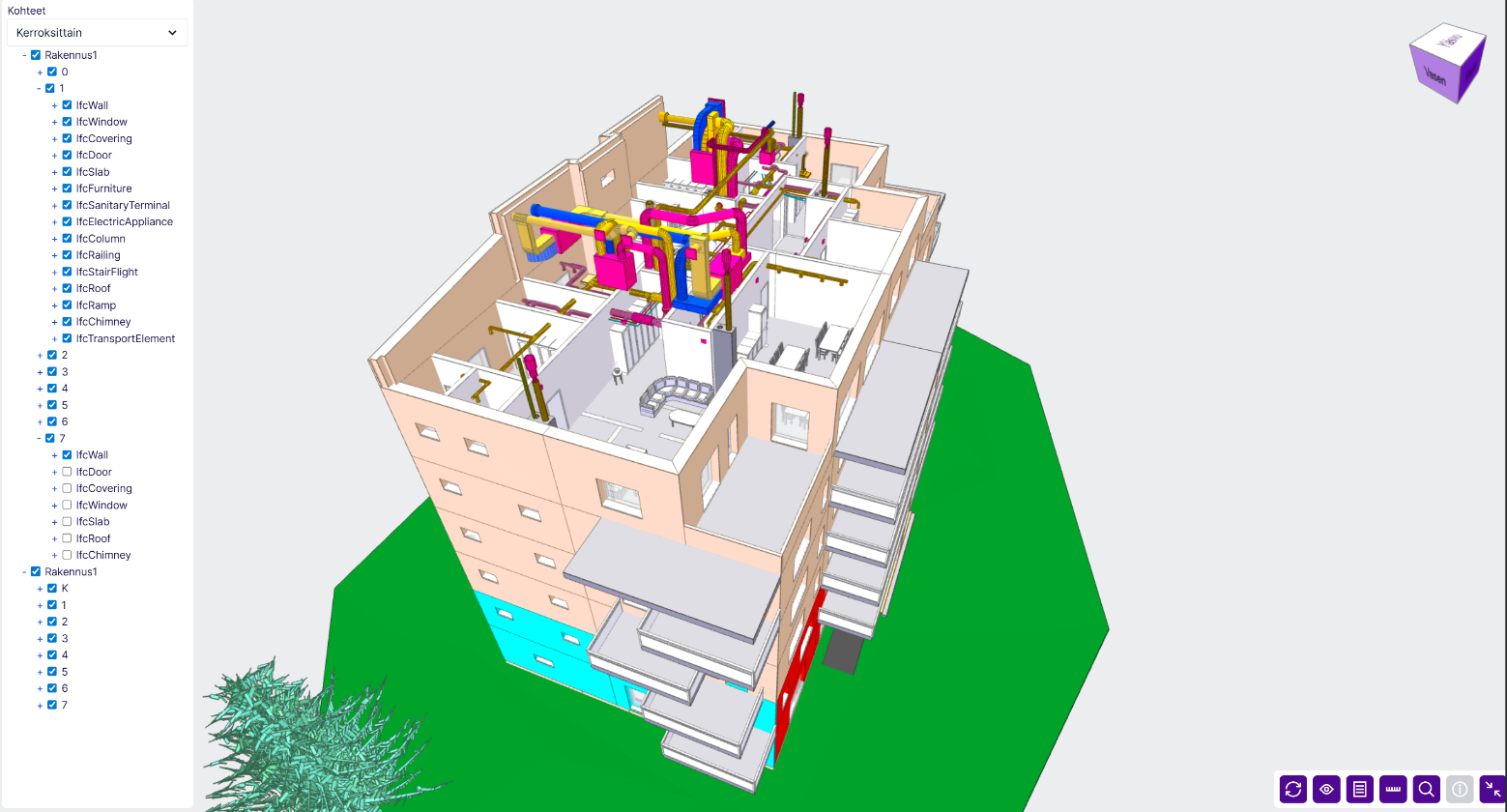

Valitsemalla tietomallinäkymällä yhden tai useampia tietomalleja, käyttöliittymällä tulee esiin TARKASTELE VALITTUJA MALLEJA toiminto. Tämän avaamalla valitut mallit avautuvat Lupapisteen IFC-katselimeen yhdistelmänä. Näin voidaan tarkastella esimerkiksi saman hankkeen rakennukset ja rakennuspaikka samanaikaisesti tai rakennusten arkkitehti- ja rakenne- tai talotekniikkamalli yhdellä kertaa Lupapisteessä.
(Tietomalli: Cadmatic Oy)

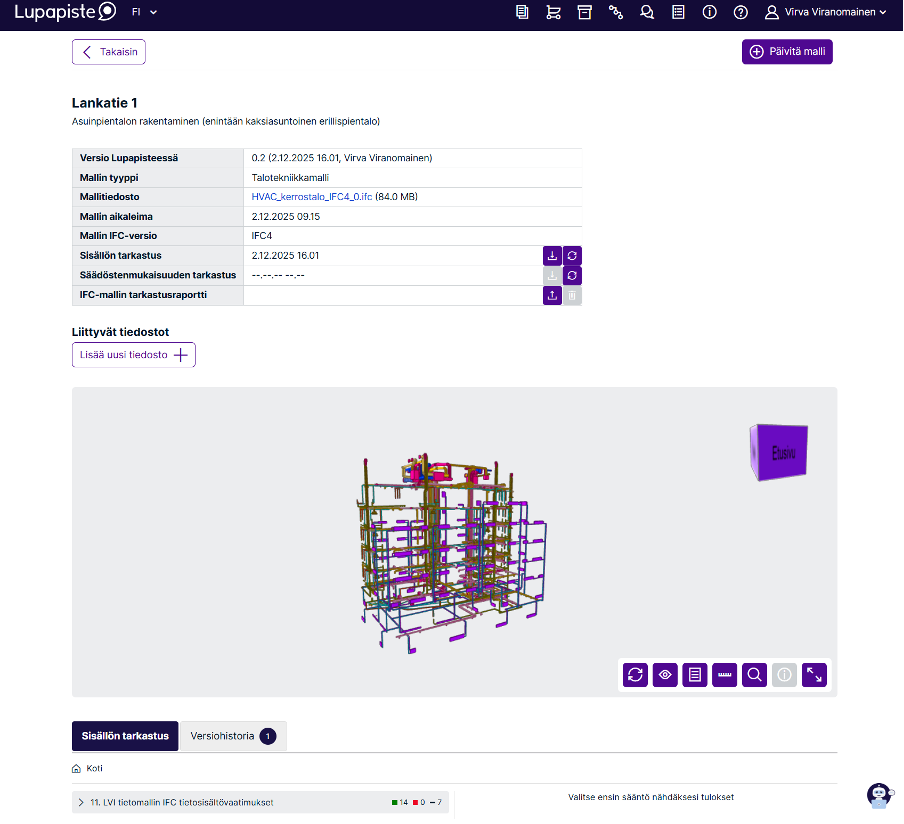

Tietomallivälilehden AVAA MALLI-toiminnolla avautuu tietomallinäkymä. Näkymällä esitetään malliin ja hankkeeseen liittyvät perustiedot, mallin 3D-näkymä sekä mallintarkastuksen tulokset.
Mallintarkastus käynnistyy automaattisesti, kun uusi malli ladataan Lupapisteeseen, ja se kestää mallin ja tarkastusten laajuudesta riippuen jotain kymmeniä sekunteja tai minuutteja. Samoin 3D-geometrian muunnosoperaatio tapahtuu mallin lataamisen jälkeen, ja mallin 3D-näkymä avautuu muunnoksen jälkeen. Myös tämä operaatio kestää muutamista kymmenistä sekunneista minuutteihin. Kun tarkastus- ja muunnosajot on tehty, tulokset ja 3D-malli tulevat käyttöliittymälle näkyviin automaattisesti.
